Active Harmonic Filters (AHF-50-0.4-4L-R)

အတိုချုံးဖော်ပြချက်-

အတိုချုံးဖော်ပြချက်-

Active Harmonic Filter (AHF) သည် လျှပ်စစ်စနစ်များတွင် သဟဇာတကွဲလွဲမှုများကို လျော့ပါးသက်သာစေရန် ဒီဇိုင်းထုတ်ထားသည့် ပါဝါအရည်အသွေးစက်ပစ္စည်းတစ်ခုဖြစ်သည်။ဟာမိုနစ်များသည် စက်ပစ္စည်းများ၏ အနှောင့်အယှက်များ၊ အပူလွန်ကဲခြင်းနှင့် စက်ချွတ်ယွင်းခြင်းတို့ကို ဖြစ်စေနိုင်သော မလိုလားအပ်သော လျှပ်စစ်စီးကြောင်းများ သို့မဟုတ် ဗို့အားများဖြစ်သည်။AHF သည် လျှပ်စစ်စနစ်အား စဉ်ဆက်မပြတ် စောင့်ကြည့်နေပြီး ဟာမိုနီများကို ပယ်ဖျက်ရန် အချိန်နှင့်တပြေးညီ တန်ပြန်လျှပ်စီးကြောင်းများကို ထိုးသွင်းသည်။၎င်းသည် ဟာမိုနီများကို တက်ကြွစွာ တိုင်းတာပြီး ဆန့်ကျင်ဘက်နှင့် ညီမျှသော ဟာမိုနီလျှပ်စီးကြောင်းကို ပေးစွမ်းရန် ၎င်း၏အထွက်အား ဒိုင်နမစ်ဖြင့် ချိန်ညှိပေးသည်။AHF သည် သန့်ရှင်းပြီး တည်ငြိမ်သော ပါဝါထောက်ပံ့မှုကို ထိန်းသိမ်းပေးကာ ဟာမိုနစ်များ၏ အပျက်သဘောဆောင်သော သက်ရောက်မှုများကို ဖယ်ရှားကာ လျှပ်စစ်ပစ္စည်းများ၏ အကောင်းဆုံးစွမ်းဆောင်ရည်နှင့် ယုံကြည်စိတ်ချရမှုကို အာမခံပါသည်။

- 2nd မှ 50th harmonic လျော့ပါးရေး

- အချိန်နှင့်တပြေးညီလျော်ကြေးငွေ

- Modular ဒီဇိုင်း

- စက်ပစ္စည်းများကို အပူလွန်ကဲခြင်း သို့မဟုတ် ချို့ယွင်းခြင်းမှ ကာကွယ်ပါ။

- စက်ကိရိယာများ၏ လုပ်ဆောင်နိုင်စွမ်းကို မြှင့်တင်ပါ။



အဆင့်သတ်မှတ်ထားသော လျော်ကြေးငွေလက်ရှိ50A
အမည်ခံဗို့အား:AC400V(-40%~+15%)
ကွန်ရက်-3 အဆင့် 3 ဝါယာကြိုး / 3 အဆင့် 4 ဝါယာကြိုး
တပ်ဆင်ခြင်း-Rack တပ်ဆင်ထားသည်။

ထုတ်ကုန်အသေးစိတ်

အမြဲမေးလေ့ရှိသောမေးခွန်းများ

ထုတ်ကုန်အမှတ်အသား

资源 12@2x

Petrification

Harmonic အရင်းအမြစ်- thyristor၊ အင်ဗာတာ

ဟာမိုနစ်ပစ္စည်း- အရှိန်ပန်ကာ၊ ပန့်အမျိုးမျိုး

资源 9@2x

ဒေတာစင်တာလုပ်ငန်း

Harmonic အရင်းအမြစ်- UPS၊ rectifier

Harmonic ပစ္စည်း- UPS၊ လေအေးပေးစက်၊ ဓာတ်လှေကား၊ LED မီးများ

资源 3@2x

မော်တော်ကားထုတ်လုပ်ရေး

ဟာမိုနစ်ရင်းမြစ်- အင်ဗာတာ၊ rectifier

သဟဇာတပစ္စည်းကိရိယာများ- ဂဟေစက်၊ သယ်ယူပို့ဆောင်ရေးစနစ်

资源 11@2x

အမှိုက်လျှပ်စစ်ထုတ်လုပ်ရေး

Harmonic အရင်းအမြစ်- rectifier၊ အင်ဗာတာ

Harmonic ပစ္စည်း- ပန့်အမျိုးမျိုး

资源 8@2x

မိလ္လာကုသမှု

ဟာမိုနစ်ရင်းမြစ်- အင်ဗာတာ၊ rectifier

Harmonic ပစ္စည်း- ပန်ကာ၊ ပန့်

资源 5@2x

ကားအားသွင်းပုံ

Harmonic အရင်းအမြစ်- rectifier

Harmonic ကိရိယာ- အားသွင်းကိရိယာ

资源 4@2x

တစ်ပိုင်းလျှပ်ကူးပစ္စည်း

သဟဇာတအရင်းအမြစ်- thyristor၊ တစ်ခုတည်းသောပုံဆောင်ခဲမီးဖို

သဟဇာတပစ္စည်း- quartz crucible၊ thyristor

资源 7@2x

ဆေးရုံ

Harmonic အရင်းအမြစ်- rectifier၊ UPS၊ အင်ဗာတာ

Harmonic ပစ္စည်း- တိကျသောကိရိယာများ၊ LED မီးများ၊ ဓာတ်လှေကားများ၊ UPS

资源 1@2x

စက္ကူလုပ်ငန်း

ဟာမိုနစ်အရင်းအမြစ်- ဟေလိုဂျင်မီးအိမ်၊ အင်ဗာတာ

ဟာမိုနစ်ပစ္စည်း- pulper၊ စက္ကူဖြတ်တောက်ခြင်း၊ overpress၊ arc မီးအိမ်

资源 10@2x

သံနှင့်သံမဏိရောစပ်

Harmonic အရင်းအမြစ်- rectifier၊ အင်ဗာတာ၊ thyristor

ဟာမိုနစ်ပစ္စည်းများ- ပေါက်ကွဲမှုမီးဖို၊ အလယ်အလတ်ကြိမ်နှုန်းမီးဖို

资源 6@2x

တူးဖော်ခြင်း ပလက်ဖောင်း

Harmonic အရင်းအမြစ်- rectifier၊ အင်ဗာတာ

Harmonic ပစ္စည်း- AC မီးစက်အစုံ၊ ပန့်

资源 2@2x

ခေတ်မီဗိသုကာပညာ

Harmonic အရင်းအမြစ်- rectifier၊ အင်ဗာတာ

သဟဇာတပစ္စည်း- ပါဝါထောက်ပံ့မှု၊ လေအေးပေးစက်၊ ဓာတ်လှေကား၊ LED

ရိုးရိုးလျှောက်လွှာအကွက်

ProfessionTransformer စွမ်းရည် ဗဟိုလျော်ကြေးပေးနိုင်စွမ်း ရွေးချယ်ရေး စုံစမ်းမှု ဇယား
မြေအောက်ရထားများ၊ ဥမင်များ၊ မြန်နှုန်းမြင့်ရထားများ၊ လေဆိပ်များ ဆက်သွယ်ရေး၊ စီးပွားရေးတည်ဆောက်မှု၊ သတ္တုဗေဒ၊ ဘဏ်လုပ်ငန်း ဆေးလုပ်ငန်း မော်တော်ကားထုတ်လုပ်ရေး၊ သင်္ဘောထုတ်လုပ်ရေး ဓာတု၊ ရေနံ သတ္တုလုပ်ငန်း
ဟာမိုနီလျှပ်စီးကြောင်း၏ ကြိမ်နှုန်းပြောင်းလဲမှု 15% 20% 25% 30% 35% 40%
200 kVA 50A 50A 100A 100A 100A 100A
250 kVA 50A 100A 100A 100A 150A 150A
315 kVA 100A 100A 150A 150A 150A 200A
400 kVA 100A 150A 150A 200A 200A 250A
500 kVA 100A 150A 200A 200A 250A 300A
630 kVA 150A 200A 250A 300A 350A 400A
800 kVA 200A 250A 300A 350A 450A 500A
1000 kVA 200A 300A 400A 450A 550A 600A
1250 kVA 300A 350A 450A 550A 650A 750A
1600 kVA 350A 500A 600A 700A 850A 950A
2000 kVA 450A 600A 750A 900A 1050A 1200A
2500 kVA 550A 750A 900A 1150A 1300A 1500A
*မှတ်ချက်- အထက်ပါဇယားရှိ AHF စွမ်းရည်ကို transformer load factor 80% ဖြင့် ရရှိပါသည်။လက်တွေ့ပရောဂျက်များတွင်၊ ဤဇယားရှိ 80% cent load factor နှင့် load factor ၏တန်ဖိုးကို နှိုင်းယှဉ်ခြင်းဖြင့် AHF စွမ်းရည်ကို အချိုးကျရရှိမည်ဖြစ်သည်။
* ဤဇယားသည် ရွေးချယ်မှုအကိုးအကားအတွက်သာဖြစ်သည်။

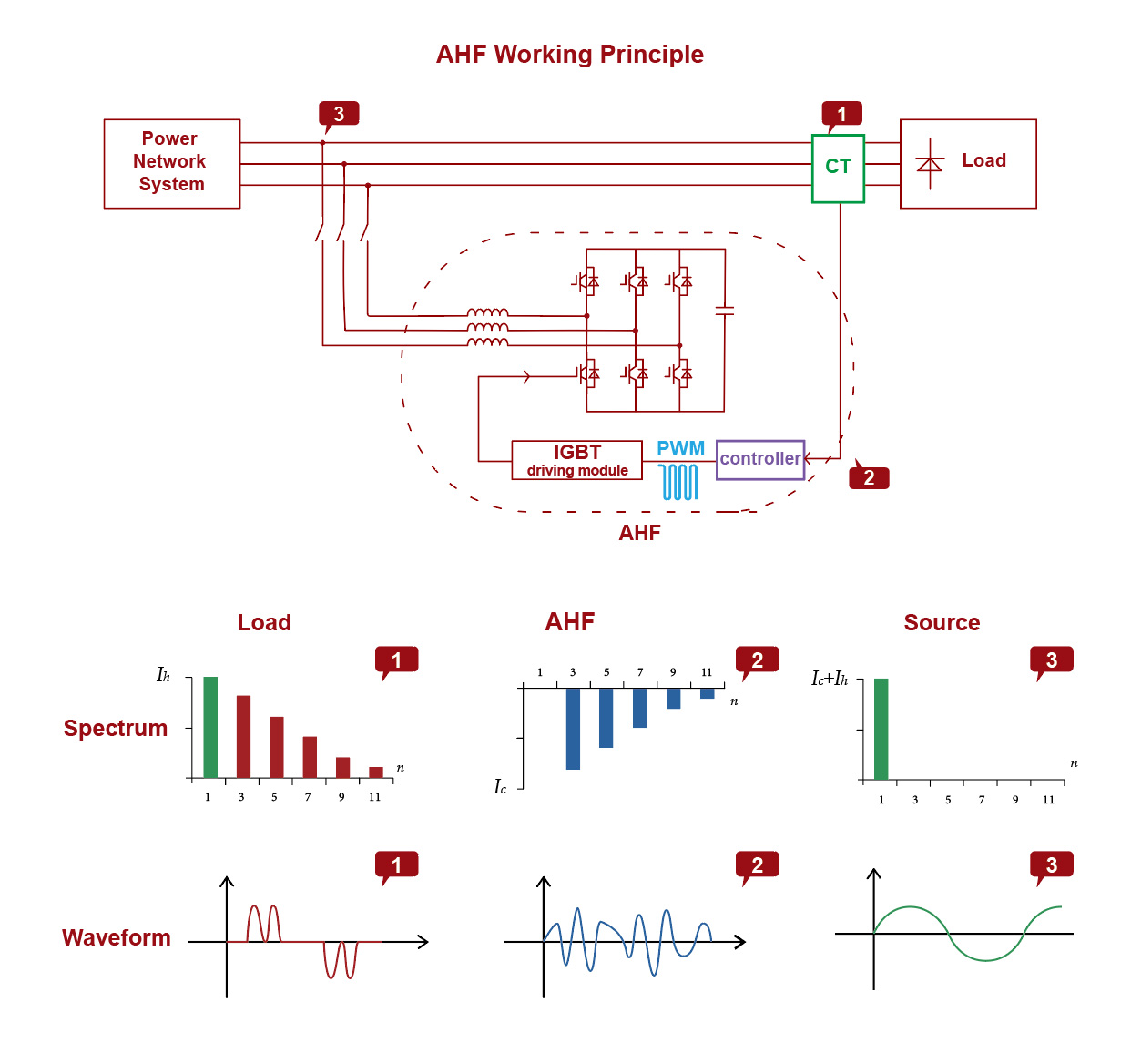

အလုပ်အခြေခံ

ပြင်ပ CT သည် ဝန်လက်ရှိကို ထောက်လှမ်းသည်၊ DSP သည် CPU တွင် အဆင့်မြင့် ယုတ္တိဗေဒထိန်းချုပ်မှုဂဏန်းသင်္ချာပါရှိသောကြောင့်၊ ညွှန်ကြားချက်လက်ရှိကို လျင်မြန်စွာခြေရာခံနိုင်ပြီး၊ အသိဉာဏ်ရှိသော FFT ကိုအသုံးပြုခြင်းဖြင့် Load လက်ရှိအား တက်ကြွသောပါဝါနှင့် ဓာတ်ပြုစွမ်းအားအဖြစ် ပိုင်းခြားကာ ဟာမိုနီအကြောင်းအရာကို လျင်မြန်တိကျစွာ တွက်ချက်နိုင်သည်။ထို့နောက် 20KHZ ကြိမ်နှုန်းဖြင့် IGBT အဖွင့်အပိတ်ကို ထိန်းချုပ်ရန် အတွင်းပိုင်း IGBT ၏ ဒရိုက်ဗာဘုတ်ထံသို့ PWM အချက်ပြမှုကို ပေးပို့သည်။နောက်ဆုံးတွင် အင်ဗာတာ induction တွင် ဆန့်ကျင်ဘက်အဆင့် လျော်ကြေးငွေ လက်ရှိထုတ်ပေးသည်၊ တစ်ချိန်တည်းမှာပင် CT သည် output current နှင့် DSP သို့ အနုတ်လက္ခဏာဆောင်သော တုံ့ပြန်ချက်သို့ ရောက်သွားပါသည်။ထို့နောက် ပိုမိုတိကျပြီး တည်ငြိမ်သောစနစ်ရရှိရန် DSP သည် နောက်ထပ်ယုတ္တိထိန်းချုပ်မှုကို ဆက်လက်လုပ်ဆောင်သည်။

AHF2
电网到负载,英文၂

နည်းပညာဆိုင်ရာသတ်မှတ်ချက်များ

အမျိုးအစား 220V စီးရီး 400V စီးရီး 500V စီးရီး 690V စီးရီး
လျော်ကြေးငွေ လက်ရှိ အဆင့်သတ်မှတ်ထားသည်။ 23A 15A၊ 25A၊ 50A
75A၊ 100A၊ 150A
100A 100A
အမည်ခံဗို့အား AC220V
(-20%~+15%)
AC400V
(-40%~+15%)
AC500V
(-20%~+15%)
AC690V
(-20%~+15%)
အဆင့်သတ်မှတ်ထားသော အကြိမ်ရေ 50/60Hz±5%
ကွန်ရက် Single အဆင့် 3 အဆင့် 3 ဝါယာကြိုး / 3 အဆင့် 4 ဝါယာကြိုး
တုံ့ပြန်ချိန် <40ms
Harmonics စစ်ထုတ်ခြင်း။ 2nd မှ 50th Harmonics၊ လျော်ကြေးအရေအတွက်ကို ရွေးချယ်နိုင်ပြီး လျော်ကြေးတစ်မျိုးတည်း၏ အကွာအဝေးကို ချိန်ညှိနိုင်သည်။
Harmonic လျော်ကြေးနှုန်း >92%
ကြားနေမျဉ်းစစ်ထုတ်နိုင်စွမ်း / 3 phase 4 wire neutral line ၏ filtering capacity သည် phase fiitering ၏ 3 ဆဖြစ်သည်။
စက်စွမ်းဆောင်ရည် >97%
ကြိမ်နှုန်းပြောင်းခြင်း။ 32kHz 16kHz 12.8kHz 12.8kHz
လုပ်ဆောင်ချက် ဟာမိုနီများနှင့် ဆက်ဆံပါ။
ကိန်းဂဏာန်းများ ပြိုင်တူ အကန့်အသတ်မရှိ။ ဗဟိုချုပ်ကိုင်မှု စောင့်ကြည့်ရေး မော်ဂျူးတစ်ခုတွင် ပါဝါ module 8 ခုအထိ တပ်ဆင်နိုင်သည်။
ဆက်သွယ်ရေးနည်းလမ်းများ နှစ်လိုင်း RS485 ဆက်သွယ်မှုကြားခံ (GPRS/WIFI ကြိုးမဲ့ဆက်သွယ်ရေးကိုပံ့ပိုးသည်)
မနှမြောဘဲ အသာထား <2000m
အပူချိန် -20 ~ + 50 ℃
စိုထိုင်းဆ <90%RH၊ မျက်နှာပြင်ပေါ်တွင် ငွေ့ရည်ဖွဲ့ခြင်းမရှိဘဲ လစဉ်ပျမ်းမျှအနိမ့်ဆုံးအပူချိန်မှာ 25°C ဖြစ်သည်။
ညစ်ညမ်းမှုအဆင့် အဆင့် III အောက်
ကာကွယ်ရေးလုပ်ဆောင်ချက် ဝန်ပိုခြင်း ကာကွယ်ရေး၊ ဟာ့ဒ်ဝဲလ် လက်ရှိ အကာအကွယ်၊ ဗို့အား လွန်ကဲမှု ကာကွယ်ရေး၊ ဓာတ်အား ချို့ယွင်းမှု ကာကွယ်ရေး၊ အပူချိန် လွန်ကဲခြင်း ကာကွယ်ရေး၊ ကြိမ်နှုန်း ကွဲလွဲမှု ကာကွယ်ရေး၊ ဆားကစ်တို ကာကွယ်ရေး၊ စသည်
ဆူညံသံ <50dB <60dB <65dB
ထည့်သွင်းခြင်း။ Rack/Wall-mounted
မျဉ်းကြောင်းသို့ နောက်ပြန်ဝင်ပေါက်(ရက်ခ်အမျိုးအစား)၊ ထိပ်ဝင်ပေါက်(နံရံတွင်တပ်ဆင်ထားသော အမျိုးအစား)
ကာကွယ်မှုအဆင့် IP20
